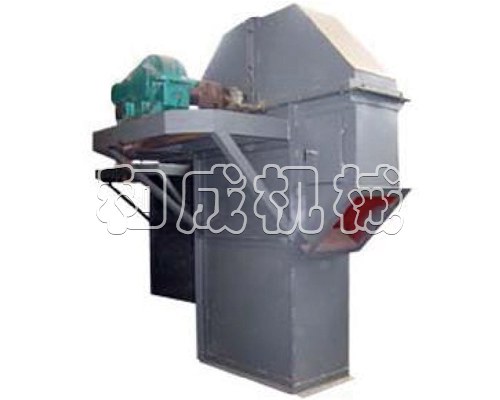

NE斗式提升机
添加日期:2020-06-15 10:55:57 点击: 作者:xingkong星空平台(中国)集团,
NE板链斗式提升机是开发的产品。适用于垂直输送粉状、粒状、和块状物料,也可以提升磨琢性较大的物料,如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。物料温度一般不超过250度,提升高度高可达40m。
NE板链斗式提升机为板链式、重力诱导卸料的提升机设备。该机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是合金钢高强度板式链条,驱动部分采用硬齿面减速机。
结构组成
NE板链斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。
<1>运行部件 由料斗和用链条组成。NE30以下采用单排链,NE50-NE800采用双排链。
<2>驱动装置 采用多种驱动组合驱动。驱动平台上装有检修架和栏杆,驱动装置分为左装和右装两种。
<3>上部装置 安装有轨道(双排链)、逆止器、卸料口袋装有防回料橡胶板。
<4>中间节部分中间节装有轨道,以防止链条在运行过程中摆动。
<5>下部装置 安装有自动张紧装置。
NE板链斗式提升机外形尺寸及安装图,每台NE链条斗式提升机一般只配套供应一节带有检视门的中间机壳,若用户要求增加带检视门中间机壳数量或改变开孔位置,应在订货时注明。
技术参数
型号 | 提升量(m3/h) | 物料**大块度 | ||||
占百分比% | ||||||
10 | 25 | 50 | 75 | 100 | ||
NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
NE板链斗式提升机技术参数,供设计参考。
